滚动式真空包装机的升降系统

来源: 时间:2020-06-22 14:46:03 浏览次数:

滚动式真空包装机工作室升降时减速机作半周正反转旋转运动,当工作室下落时升降下位拨片随减速机作逆时针旋转,当拨片接触到下位行程开关后后停止,当工作室上升时,升降上位拨片随减速机作顺时针旋转,当拨片接触到上位行程开关后后停止。

       滚动真空包装机升降系统 :由电机和减速机驱动,通过连杆机构,带动工作室上下往复运动,达到使工作室按照预定程序进行运动的目的。工作室上升和下降位置由安装在减速机主轴上的行程开关拨片和行程开关控制。升降电机减速机安装在右侧电器柜的中间部位(站在操作位置方位)。如下图:

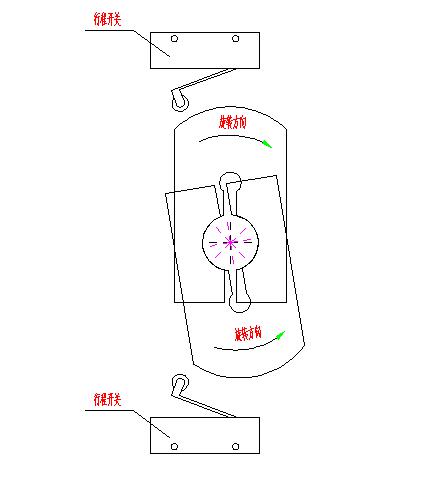

滚动真空包装机升降图


       滚动式真空包装机工作室升降时减速机作半周正反转旋转运动,当工作室下落时升降下位拨片随减速机作逆时针旋转,当拨片接触到下位行程开关后后停止,当工作室上升时,升降上位拨片随减速机作顺时针旋转,当拨片接触到上位行程开关后后停止。
升降下位拨片接触到下位行程开关时,安装在减速机内侧的摇臂必须朝下并在低位置,防止一旦行程开关失效时电机能作旋转运动,对升降电机起到一定保护作用。
升降上位开关可以根据包装物的高度进行调整,但高不能高于大行程(以工作室上升后不下落为准),当升降上位拨片逆时针旋转一定角度时,升降高度将加大;当升降上位拨片顺时针旋转一定角度时,升降高度将缩小。
